昇圧DC/DCコンバータ ラインアップ拡充 16V動作 1.0A XC9143/XC9144 シリーズ

トレックス・セミコンダクター株式会社(東京都中央区 代表取締役：芝宮　孝司　以下トレックス)は、スイッチング動作に必要な2つのドライバFETを内蔵した同期整流型の昇圧DC/DCコンバータ, XC9143/XC9144シリーズを開発しました。

近年、さまざまな分野において、小型表示系、小型モーターやバルブなどの駆動系向けの電源IC需要が増えています。この分野で使用されていた従来の昇圧ICは、入力電圧範囲がLi-ion1セルだけの対応となり、幅広い入力源で使用することができませんでした。また、ダイオード外付けの非同期整流タイプとなり、実装スペース増える傾向にありました。XC9143/XC9144シリーズは、この分野で求められる要求仕様を実現したICとなります。

XC9143/XC9144シリーズの入力電圧範囲は、最小1.3Vから最大16Vと広い範囲のため、乾電池2セル、LI-ion2セル、12Vラインなど幅広い入力源からの昇圧が可能な仕様になっています。

省スペース化を実現するためにオン抵抗の小さいドライバFETを内蔵した同期整流タイプとなり、最大400mA(V_OUT=12V, V_IN=5.0V)までの電流を供給することができます。また、出力電流が低い領域では自動的にPFM動作を行う(XC9144)ので、軽負荷から重負荷まで高い効率で電圧を出力することができます。

安定動作に必要な補償部品は内蔵しているので、別途外付け部品の選定や定数設計などを行う必要はありません。加えて、各保護機能や制限値などは内部で調整されて出荷されるので、動作に必要な外付け部品数を低減することができます。搭載パッケージは、小型USP-6C（1.8 x 2.0 x h0.6mm）であり、少部品点数と併せて占有面積の低減に寄与します。

図1.XC9143/XC9144実装基板写真

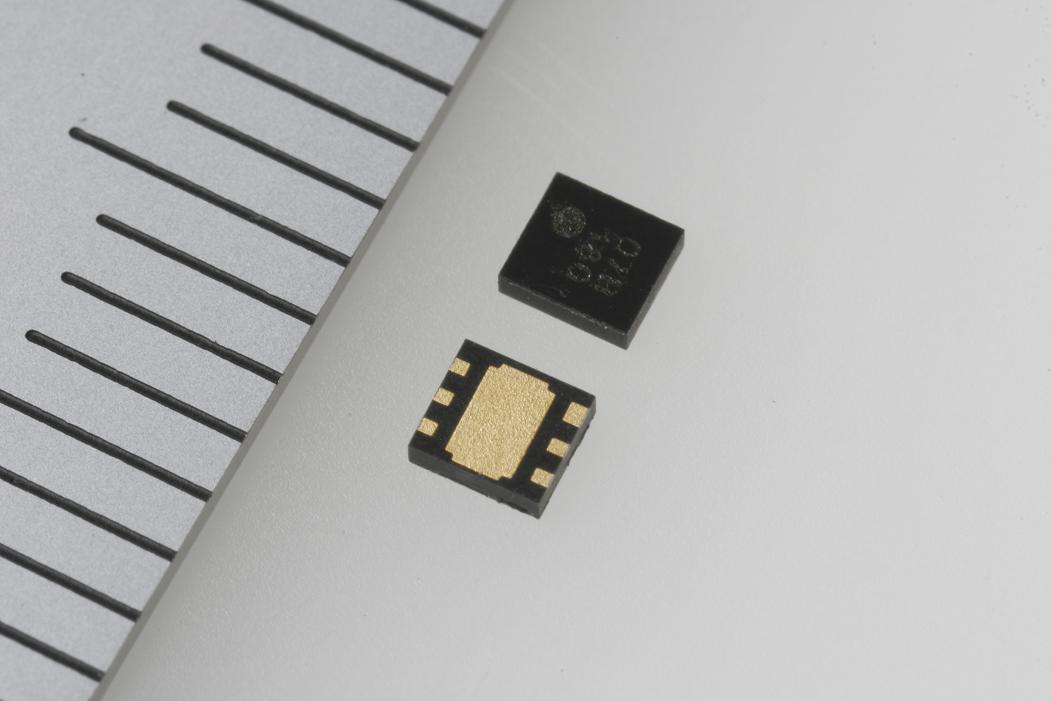

図2.パッケージUSP-6C (1.8x2.0xh0.6mm)
